目前，國內(nèi)新型干法水泥窯窯口普遍采用不同品種窯口澆注料進行施工，使用壽命6到8個月之間，難以滿足水泥窯節(jié)能長壽的要求。我公司結(jié)合這幾年來窯口澆注料的生產(chǎn)和使用經(jīng)驗，成功開發(fā)了剛玉質(zhì)窯口澆注料。
剛玉質(zhì)窯口澆注料采用特級礬土、電熔剛玉和碳化硅為主要原料，輔助以多種特種添加劑和超細粉。剛玉質(zhì)窯口澆注料具有耐磨性好、抗熱震性高和抗侵蝕性優(yōu)良等特點。
剛玉質(zhì)窯口澆注料主要采用以下新技術(shù)：
（1）采用部分超細碳化硅微粉，使碳化硅在材料基質(zhì)中形成梯度分布，提高了材料的致密度和強度，也改善了材料的抗熱震性能。
（2）引入進口活性氧化鋁微粉，該氧化鋁微粉粒度呈現(xiàn)雙峰分布，比國產(chǎn)活性氧化鋁微粉具有更好的燒結(jié)活性和填充能力，有效的提高了材料的常溫和高溫強度。
（3）引入微量特種添加劑—碳化鵬（B4C），碳化鵬高溫下能有效地促進材料表面釉層的生成和延緩碳化硅的氧化。
（4）引入進口高檔減水劑，大幅度降低澆注料的加水量，提高了澆注料的流動性。

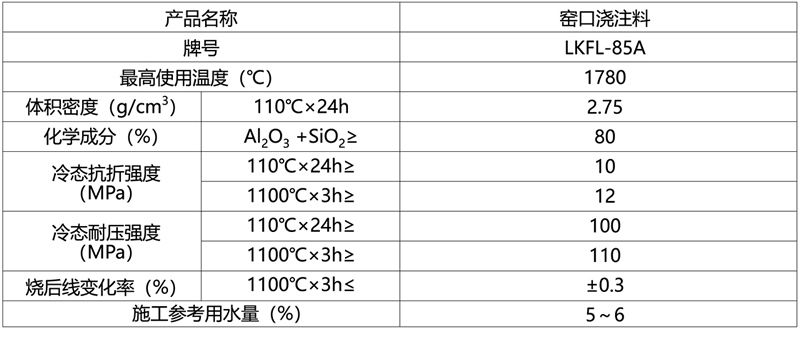

剛玉質(zhì)窯口澆注料的耐磨性、抗熱震性和抗侵蝕性明顯優(yōu)于現(xiàn)行窯口澆注料，其使用壽命可以達到12個月以上。
